ThermoPlan® TS12 VD/V.Plus
Il multitalento.
Compresa malta speciale!
La quantità necessaria di malta speciale "Dünnbettmörtel" è compresa nel prezzo dei blocchi (utilizzando il sistema V.Plus anche la rete in fibra).
ThermoPlan® TS12 VD/V.Plus
- mattone forato rettificato ad incastro
- conducibilità termica con prove sperimentali certificato secondo le norme EN 771
- in conformità all’ autorizzazione dell’ istituto di tecnica delle costruzioni di Berlino Zulassung Z-17.1-1107
- classe di peso specifico apparente 0,75 kg/dm³
- classe di resistenza 8
Campi di impiego
- case unifamiliari
- case bifamiliari
- case a schiera
- edifici a più piani
- case plurifamiliari
- edifici commerciali ed industriali
- pareti esterne in edifici commerciali ed industriali
Accessori

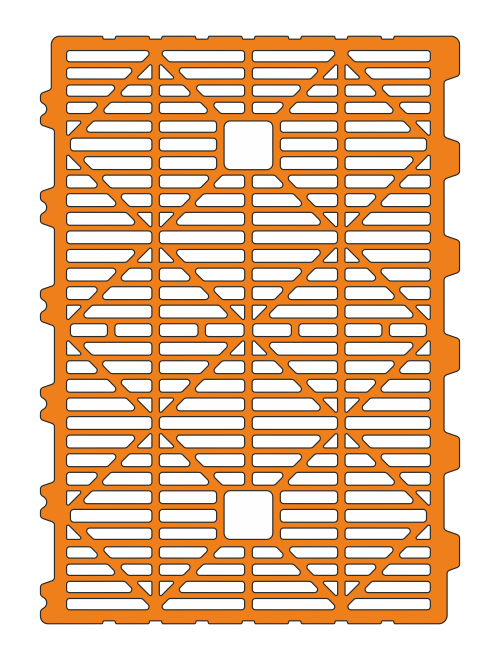

La foratura
Il certificado di comformita
Voce di capitolato
Certificati CE
Prospetti
Istruzioni tecniche
| DATI TECNICI |
ThermoPlan® TS12 VD/V.Plus
|
|||
| nummero d’ordine sistema V.Plus |
828
|
829
|
867
|
|
| nummero d’ordine sistema VD |
291
|
292
|
293
|
|
| spessore della muratura |
cm
|
30,0
|
36,5
|
42,5
|
| lunghezza |
mm
|
248
|
248
|
348
|
| larghezza |
mm
|
300
|
365
|
425
|
| altezza |
mm
|
249
|
249
|
249
|
| VALORE BASE | ||||
| peso specifico apparente |
—
|
0,75
|
0,75
|
0,75
|
| densità |
kg/m³
|
750
|
750
|
750
|
| resistenza media fst |
N/mm²
|
10 | 10 | 10 |
| STATICA | ||||
| tensione di compressione ammissibile σ0 |
MN/m²
|
1,2
|
1,2
|
1,2
|
| resistenza caratteristica fk |
MN/m²
|
3,1 | 3,1 | 3,1 |
| valore finale di dilatazione per umidità |
mm/m
|
0
|
0
|
0
|
| coefficiente di dilatazione termica αT |
10-6/K
|
6
|
6
|
6
|
| ISOLAMENTO TERMICO1) | ||||
| conducibilità termica | W/(mK) | 0,12 | 0,12 | 0,12 |
| trasmittanza della parete [U] con intonaco | W/(m²K) | 0,36 | 0,30 | 0,26 |
| trasmittanza della parete [U] senza intonaco | W/(m²K) | 0,37 | 0,31 | 0,27 |
| valore di accumulo termico |
kJ/(m²)K
|
225 | 274 | 319 |
| COMPARTAMENTO AL FUOCO | ||||
| resistenza al fuoco REI |
min.
|
REI 30 | REI 90 | REI 90 |
| ISOLAMENTO ALL’UMIDITA | ||||
| resistenza alla diffusione del vapore | µ |
5 – 10
|
5 – 10
|
5 – 10
|
| ISOLAMENTO ALL’UMIDITA | ||||
| indice di valutazione Rw | dB |
48,3
|
49,5
|
> 49,5
|
| FABBISOGNO DI MATERIALE | ||||
| blocchi |
pezzi/m³
|
54
|
44
|
38
|
| blocchi |
pezzi/m²
|
16
|
16
|
16
|
| malta speciale “Dünnbettmörtel”2) |
l/m³ ca.
|
11
|
11
|
11
|
|
Le caratteristiche tecniche finali delle murature dipendono in gran misura anche dalle soluzioni di dettaglio. Una documentazione più dettagliata può essere richiesta direttamente a noi. |
||||
Per prima cosa viene steso su malta sulla fondazione un cartonfeltro bitumato.
Successivamente viene predisposto a misura esatta con Anlegefix e stadia di alluminio l´attacco orizzontale e viene lisciato per eliminare le irregolarità del solaio.
Il primo blocco rettificato viene posi-zionato a piombo ed allineato con precisione: la casa comincia ora a sorgere.
Miscelare la malta in un secchio da 30 litri pulito con un mescolatore (tipo Collomix DLX 152 HF) senza che si formino grumi. Tempo di miscelazione: 3 minuti, Lasciar maturare la malta e miscelare ancora una volta.
Riempire il rullo per malta.
Far scorrere in una sola direzione il rullo per malta, appoggiando sul mattone i due rulli guida.
Stendere uno strato di malta.
Il rullo per malta ricopre con una sola passata l´intera superficie del giunto di collegamento orizzontale.
Posare il blocco e allinearlo. Finito!
Prima operazione: Spruzzare il rullo con olio per casseforme o disarmante.
Mettere in posizione il rotolo di rete in fibra di vetro ed introdurre la rete in maniera centrata nel canale di guida del serbatoio.
Riempire il rullo con malta.
Usare la maniglia per aprire la uscita della malta e tirare il rullo in una direzio-ne (non vuotare il rullo completamente).
La rete di fibra di vetro si taglia al termine di ogni parete o di ogni pilastro con l´ausilio di un listello da taglio ed un coltello per moquette, il rullo viene messo in posizione di attesa sul pilastro successivo finchè tutti mattoni sono posati.
Controllando la rete di fibra si vede sopra è sotto il incarico omogeneo della malta.
Raccomandazione: 1,0 mm circa sulla parte superiore ed 1,0 mm circa sulla parte inferiore.
Gli mattoni sono posati sulla paletta in modo che il murature non deve più girare. Risparmia tempo.
Anche in estate con temperature alte si pò tirare alcuni metri con malte e rete. La rete ritiene l´aqua.
Durante l´intervallo di lavoro si stende il rullo come sopra visto.
Il risultato e una copertura della superfice perfetta. Gli giunti della parete e le apperture delle finestre sono protette contro la pioggia e neve.
Il rullo con malta e rete viene tirato fino dal angolo interno.
Doppo d´aver tagliato la rete si parte dal angole esterno.
Cambio della rete
Prima di finire il nuovo rotolo viene attaccato.
Stendere il rotolo di rete ed immettere la rete in metta nel canale di quida della rete.
Attacco con ancoraggio
Immergere il ancoraggio d´acciaio nella malta.
Postare il ancoraggio sul muro e piegar-lo. Attaccando la parete divisoria il ancoraggio viene piegato nello letto di malta.
Tutti i coronamenti dei muri aperti verso l’alto, così come gli appoggi per i cassonetti degli avvolgibili e i parapetti delle finestre devono essere sigillati con malta normale o malta V.Plus® e rete di fibra di vetro (colorato nella foto).
Con il sistema V.Plus il parapetto delle finestre è protetto senza ulteriore spesa dalle infiltrazioni di aqua. Contemporaneamente si realizzano le migliori condizioni per il successivo montaggio delle finestre!
Al termine del lavoro viene posato uno strato di rete di fibra di vetro V.Plus e la muratura viene così protetta contro gli agenti atmosferici: in tal modo non occorre un dispendioso supplementare ricoprimento del coronamento!
