Die Grundbestandteile des ROKA-LITH NEOLINE Systems für die Wandstärken 30,0 cm bis 49,0 cm sind stranggepresste Ziegelformteile und Neopor®.
Ziegel
Ziegel ist einer der beliebtesten Baustoffe im ökologischen Massivbau. Sie werden aus den natürlichen Rohstoffen Lehm und Ton geformt, sind nicht brennbar und geben keine schädlichen Substanzen ab. Die Ziegelformteile von Beck+Heun bieten darüberhinaus hervorragende Putzträgereigenschaften und einen idealen Schallschutz sowie alle Vorteile eines homogenen Mauerwerks.
Neopor®
Das Geheimnis des innovativen, leichten und umweltschonenden Werkstoffs Neopor® liegt in seinen kleinen Graphitteilchen, welche die Wärmestrahlung reflektieren und dem Material seinen silbergrauen Glanz verleihen. Diese sogenannten Infrarotabsorber verringern somit die Wärmeleitfähigkeit.
- Bis zu 20 % mehr Dämmleistung als herkömmliches EPS
bei 50 % niedrigerem Rohstoffeinsatz - Wärmeleitfähigkeit bis zu λ 0,032 W/(mK)
- Enthält natürliches Zellgas Luft, wodurch die
Wärmeleitfähigkeit über die ganze Lebensdauer
des Bauwerks gewährleistet wird
Anwendungsbereich
- Raffstorekasten aus Ziegel und Neopor®
- Schachtbreite 140 mm für Lamellen bis 25,0 cm Pakethöhe
- Kastenhöhe außen 30,0 cm / innen 30,0 cm (eine Verlängerung der Außenschenkel um 30 mm ist gegen Mehrpreis möglich; somit ergibt sich eine Pakethöhe von 28,0 cm)
- Beste Putzträger-Eigenschaften durch homogenen Ziegeluntergrund

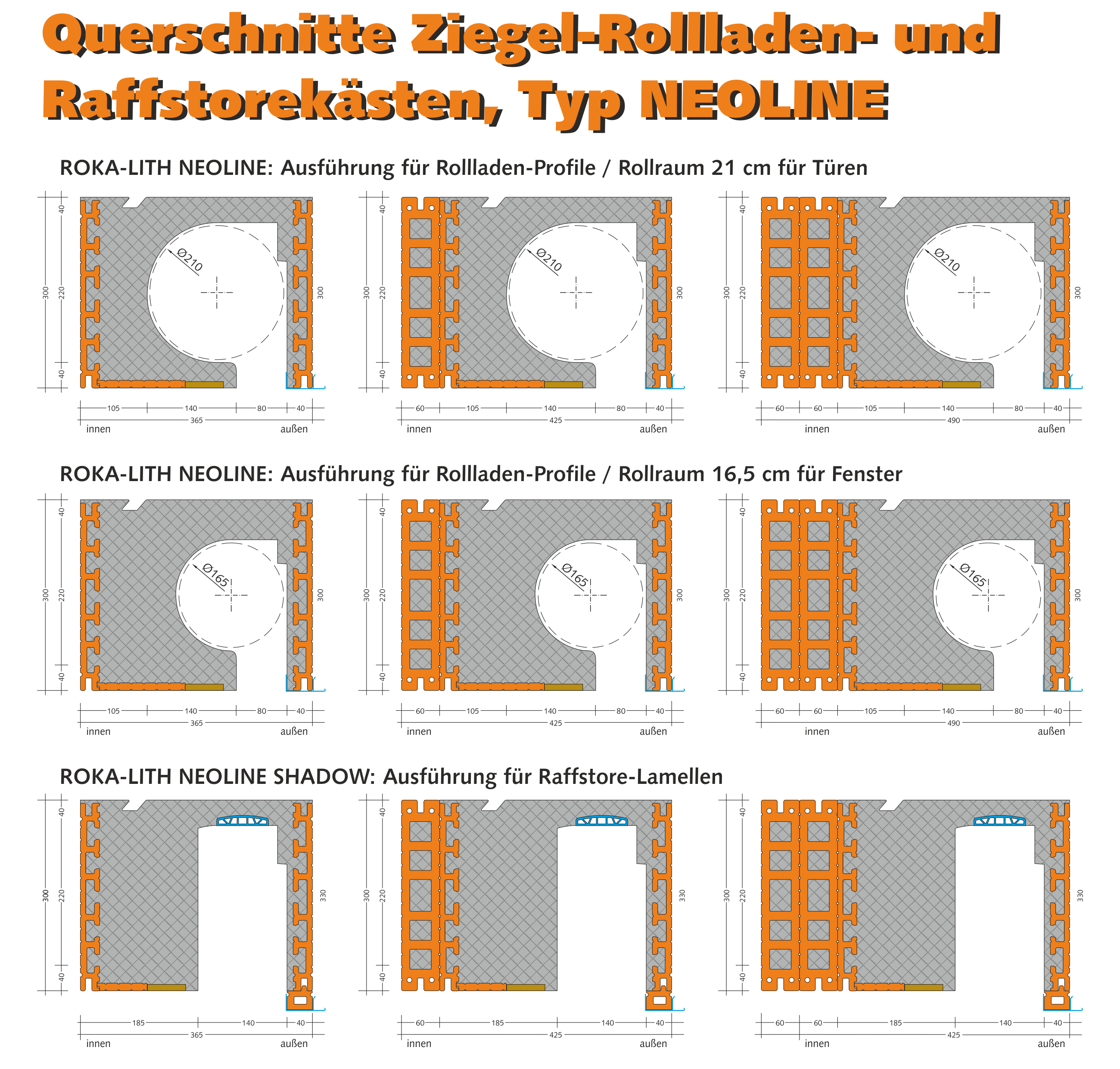

Das Lochbild
Ausschreibungstexte
CE-Kennzeichnung
| Technische Daten | ROKA-LITH NEOLINE SHADOW | ||||
| Bestell-Nummer | 583 | 584 | 586 | 587 | |
| Wanddicke | cm | 30,0 | 36,5 | 42,5 | 49,0 |
| Länge (inkl. 2×125 mm Auflager)1) |
mm
|
bis 6000 mm Länge an Stück
|
|||
| Breite |
mm
|
300 | 365 | 425 | 490 |
| Höhe innen |
mm
|
300 | 300 | 300 | 300 |
| Höhe außen2) | mm | 300 | 300 | 300 | 300 |
| Auflager | |||||
| Standard1) |
cm
|
2 x 12,5
|
2 x 12,5
|
2 x 12,5
|
2 x 12,5
|
| Schenkelstärke | |||||
| Schenkelstärke außen | mm | 40 | 40 | 40 | 40 |
| Lamellenbreite | |||||
| Lamellenbreite |
mm
|
140
|
140
|
140
|
140
|
| Pakethöhe | |||||
| Pakethöhe2) | mm | 245 | 245 | 245 |
245
|
| Gewicht | |||||
| Rohgewicht |
kg/lfm.
|
33,5
|
34,0
|
57,0
|
80,0
|
| Brandschutz | |||||
| Feuerwiderstandsklasse3) |
B1
|
B1
|
B1
|
B1 | |
| Schallschutz | |||||
| Schallschutzklasse |
—
|
4
|
4
|
4
|
4
|
| EnEV-Nachweis | |||||
| Nachweisverfahren |
—
|
wir empfehlen die Erstellung von Einzelnachweisen
|
|||
| Die baulichen Eigenschaften der Produkte hängen in hohem Maße auch von den Detaillösungen ab. Ausführliche Unterlagen können bei uns angefordert werden. 1) Größere Längen nach Rücksprache möglich. Fertigmaß in lfm. = lichtes Maß + 25 cm (beidseitig je 12,5 cm Auflage). Verkürztes Auflager auf Anfrage. 2) Verlängerung der Außenschenkel um 30 mm gegen Mehrpreis möglich; dadurch ergibt sich eine Pakethöhe von 28,0 cm) 3) Feuerwiderstandsklasse B1 = schwer entflammbar Sonderanfertigungen – wie Eck- und Erkerkonstruktionen – sind jederzeit möglich. Mit ihren strukturierten Ziegel-Oberflächen bilden die Neoline®-Rollladenkästen und -Raffstorekästen zusammen mit dem übrigen ThermoPlan-®/ThermoBlock®-Mauerwerk eine absolut homogene Einheit – beste Voraussetzungen für die Vermeidung von Putzrissen und Wärmebrücken. |
|||||
- vor Witterungseinflüssen geschützt werden
- mindestens 12,5 cm Auflagefläche im Bereich des Gurtauslasses haben (verkürztes Auflager auf Anfrage)!
- vor dem Betonieren ab einer Länge von mehr als 150 cm abgestützt werden!
- im äußeren Drittel des Putzes eine zusätzliche Bewehrung aus Glasgewebe über den Kastenecken erhalten!
- Decken-Halbsteinauflager (1) mit Mörtelauflage für Deckenabmauerungsstein mit Dämmung
- Rollladenkastenauflager (2) vollflächig vermörtelt

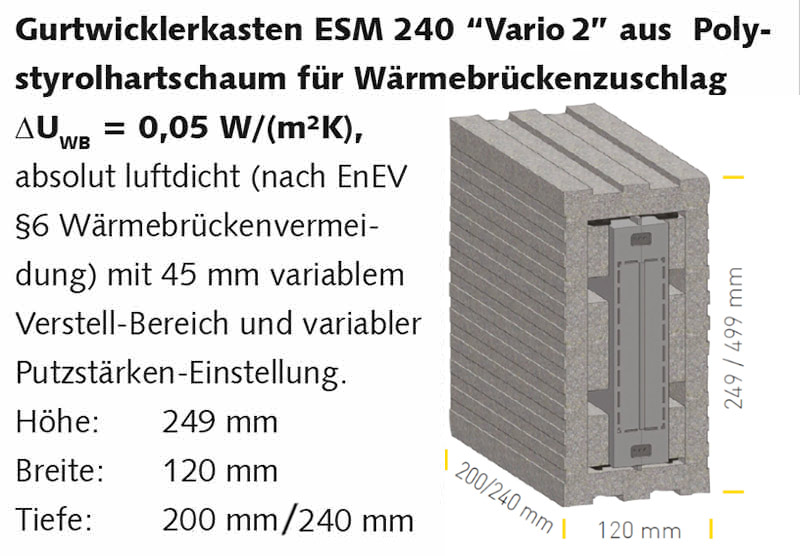

- Die Gurtführung muss beim Versetzen des Rollladenkastens mittig über dem Gurtwicklerkasten (3) ausgerichtet werden
(ausloten)!
Auflager
Das Standardauflager beträgt 12,5 cm je Seite und muss vollflächig vermörtelt werden. Die Hohlräume zwischen den Rollladenkastenstirnseiten und dem Mauerwerk müssen vollständig mit Leichtmauermörtel geschlossen werden.
Putzbewehrung
Es wird empfohlen, in den Grundputz zusätzlich eine Bewehrung aus Glasfasergewebe (ca. 60 x 30 cm) diagonal über den Kastenecken einzuarbeiten.
Montageunterstützung
Es wird empfohlen, in den Grundputz zusätzlich eine Bewehrung aus Glasfasergewebe (ca. 60 x 30 cm) diagonal über den Kastenecken einzuarbeiten.
