Leichtbau-Rollladenkasten neoROLL
Die optimale Ergänzung zur neuen Ziegel-Generation
Leichtbau-Rollladenkasten neoROLL
Das von Grund auf neu konsturierte neo-Kastensystem wartet mit vielen Vorteilen für Planer, Bauunternehmer, Rollladen-/Fensterbauer und Bewohner auf.
Vorteile:
- Stabiles Neopor® für beste Ψ-Werte
- Als Leichtbau- oder Ziegelkasten
- Zwei Rollraumabmessungen für Fenster und Türen
- Geprüfte Fenster-Statikkonsolen
- Aus eigener Produktion
- Neu entwickeltes Baukastensystem
Planung
Aus den hervorragenden Psi-Werte und der individuelle Anfertigung der Kastensysteme ergibt sich eine hohe Planungssicherheit bei wärmetechnisch immer anspruchsvolleren werdenden Gebäudehüllen.
Umsetzung
Schon während der Erstellung des Mauerwerkes wird der Fachhandwerker die spezielle Oberflächengeometrie an der Kastenoberseite bemerken. Diese dient der hervorragenden Verkrallung des Montageklebers mit der Deckenrandschalung und gibt so den notwendigen Halt während des Betoniervorganges.
Fensterbefestigung
Bei diesem gewerkübergreifenden Schnittstellen-Bauteil kommt auch der Fenstermonteur nicht zu kurz. Dieser kann das Fenster RAL-konform und sicher über die optionale ESM®-SOLID Fenster-Statikkonsole befestigen.
Deckendurchhang
Für besonders breite Fensteranlagen bieten wir die SOLID+ Fenster-Statikkonsole an – das zweiteilige System verfügt über eine Loslager-Funktion und gleicht Deckendurchhänge automatisch aus. Die Gefahr von Beschädigungen und Funktionsstörungen wird stark minimiert.
Ausführungsvarianten:
»P«
Mineralischer Putzhaftgrund auf der Außen- und Innenseite in den Farben Rot, Weiss und Grau
»Z«
Ziegelschale auf der Außenseite und mineralischer Putzhaftgrund auf der Innenseite in der Farbe Rot.
»Z+«
Ziegelschale auf der Außen- und Innenseite.

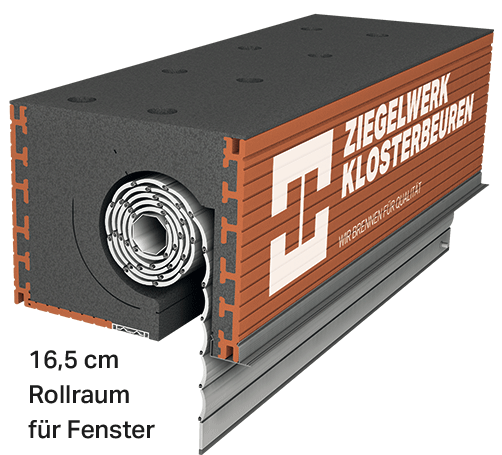

Rollräume:
Der Standardrollraum 210 mm hat immer genügend Platz zur Aufnahme des Panzers für gängige Türhöhen.
Zur weiteren Verbesserung der bereits hervorragenden Ψ-Werte kann ein stärkerer Dämmkeil und eine Zusatzdämmung eingebracht werden. Der Rollraum wird dadurch auf 175 mm reduziert und die Dämmleistung maximiert.
Anwendungsbereich
Das Lochbild
Details
| Technische Daten | Leichtbau-Rollladenkasten neoROLL® | |||
| Wanddicke | cm | 36,5 | 42,5 | 49,0 |
| Länge (inkl. 2 x 125 mm Auflager)1) |
mm
|
bis 6000 mm Länge am Stück
|
||
| Breite |
mm
|
365 | 425 | 490 |
| Höhe (innen + außen) |
mm
|
300 | 300 | 300 |
| Auflager | ||||
| Standard1) |
cm
|
2 x 6
|
2 x 6
|
2 x 6
|
| Schenkelstärke | ||||
| Schenkelstärke außen |
mm
|
31
|
31
|
31
|
| Rollraum | ||||
| Rollraum Standard |
mm
|
210 | 210 |
210
|
| Rollraum mit Zusatzdämmung | mm | 175 | 175 | 175 |
| Gewicht | ||||
| Rohgewicht Ausführung P |
kg/lfm.
|
5,0
|
5,5 | 6,5 |
| Rohgewicht Ausführung Z |
kg/lfm.
|
11,0 | 11,5 | 12,5 |
| Rohgewicht Ausführung Z+ |
kg/lfm.
|
16,0 | 16,5 | 17,5 |
| Brandschutz | ||||
| Feuerwiderstandsklasse2) |
B1
|
B1
|
B1 | |
| Schallschutz | ||||
| RW (Ausf. P bei Rollraum 210 / 175 mm) |
dB
|
42,9 / 44,2
|
43,9 / –
|
– / –
|
| RW (Ausf. Z bei Rollraum 210 / 175 mm) |
dB
|
42,9 / –
|
45,2 / –
|
– / –
|
| RW (Ausf. Z+ bei Rollraum 210 / 175 mm) |
dB
|
45,0 / 48,6
|
46,2 / –
|
– / –
|
| GEG-Nachweis | ||||
| ψ Psi-Wert3) (Ausf. P bei Rollraum 210 / 175 mm) |
W/(m⋅K)
|
0,10 / 0,06
|
0,09 / 0,06
|
0,09 / 0,06
|
| ψ Psi-Wert3) (Ausf. Z bei Rollraum 210 / 175 mm) |
W/(m⋅K)
|
0,11 / 0,06
|
0,10 / 0,06
|
0,10 / 0,06
|
| ψ Psi-Wert3) (Ausf. Z+ bei Rollraum 210 / 175 mm) |
W/(m⋅K)
|
0,11 / 0,07
|
0,10 / 0,06
|
0,10 / 0,06
|
| Usb-Wert3) (Ausf. P bei Rollraum 210 / 175 mm) |
W/(m²⋅K)
|
0,34 / 0,25
|
0,30 / 0,23
|
0,29 / 0,22
|
| Usb-Wert3) (Ausf. Z bei Rollraum 210 / 175 mm) |
W/(m²⋅K)
|
0,35 / 0,26
|
0,31 / 0,23
|
0,30 / 0,22
|
| Usb-Wert3) (Ausf. Z+ bei Rollraum 210 / 175 mm) |
W/(m²⋅K)
|
0,36 / 0,26
|
0,31 / 0,24
|
0,29 / 0,22
|
| Nachweisverfahren |
—
|
wir empfehlen die Erstellung von Einzelnachweisen
|
||
| Die baulichen Eigenschaften der Produkte hängen in hohem Maße auch von den Detaillösungen ab. Ausführliche Unterlagen können bei uns angefordert werden. 1) Größere Längen nach Rücksprache möglich. Fertigmaß in lfm. = lichtes Maß + 25 cm (beidseitig je 12,5 cm Auflage). Verkürztes Auflager auf Anfrage. 2) Feuerwiderstandsklasse Dämmmaterial EPS Neopor® B1 = schwer entflammbar 3) Werte bei Mauerstein λ 0,09 W/(m⋅K); andere λ-Werte auf Anfrage Sonderanfertigungen – wie Eck- und Erkerkonstruktionen – sind jederzeit möglich. |
||||
- vor Witterungseinflüssen geschützt werden
- mindestens 12,5 cm Auflagefläche im Bereich des Gurtauslasses haben (verkürztes Auflager auf Anfrage)!
- vor dem Betonieren ab einer Länge von mehr als 150 cm abgestützt werden!
- im äußeren Drittel des Putzes eine zusätzliche Bewehrung aus Glasgewebe über den Kastenecken erhalten!
- Decken-Halbsteinauflager (1) mit Mörtelauflage für Deckenabmauerungsstein mit Dämmung
- Rollladenkastenauflager (2) vollflächig vermörtelt
- Die Gurtführung muss beim Versetzen des Rollladenkastens mittig über dem Gurtwicklerkasten (3) ausgerichtet werden
(ausloten)!
Auflager
Das Standardauflager beträgt 12,5 cm je Seite und muss vollflächig vermörtelt werden. Die Hohlräume zwischen den Rollladenkastenstirnseiten und dem Mauerwerk müssen vollständig mit Leichtmauermörtel geschlossen werden.
Putzbewehrung
Es wird empfohlen, in den Grundputz zusätzlich eine Bewehrung aus Glasfasergewebe (ca. 60 x 30 cm) diagonal über den Kastenecken einzuarbeiten.
Montageunterstützung
Es wird empfohlen, in den Grundputz zusätzlich eine Bewehrung aus Glasfasergewebe (ca. 60 x 30 cm) diagonal über den Kastenecken einzuarbeiten.
