Ziegelraffstorekasten
- Ziegel-Element für Niedrigenergiebauweise
- Für den fachgerechten Einbau von Außenjalousien für Fenster und Fenstertüren
- Sonnenschutz durch variable Lichtregulierung
- Erhöhung des Wohnwertes eines Gebäudes durch Einhaltung der bauphysikalischen Richtwerte
- Einbau bereits in der Rohbauphase problemlos möglich, dadurch wird eine kostenaufwändige Aussparungsherstellung vermieden
- Beste Putzträger-Eigenschaften durch homogenen Ziegeluntergrund
Anwendungsbereich

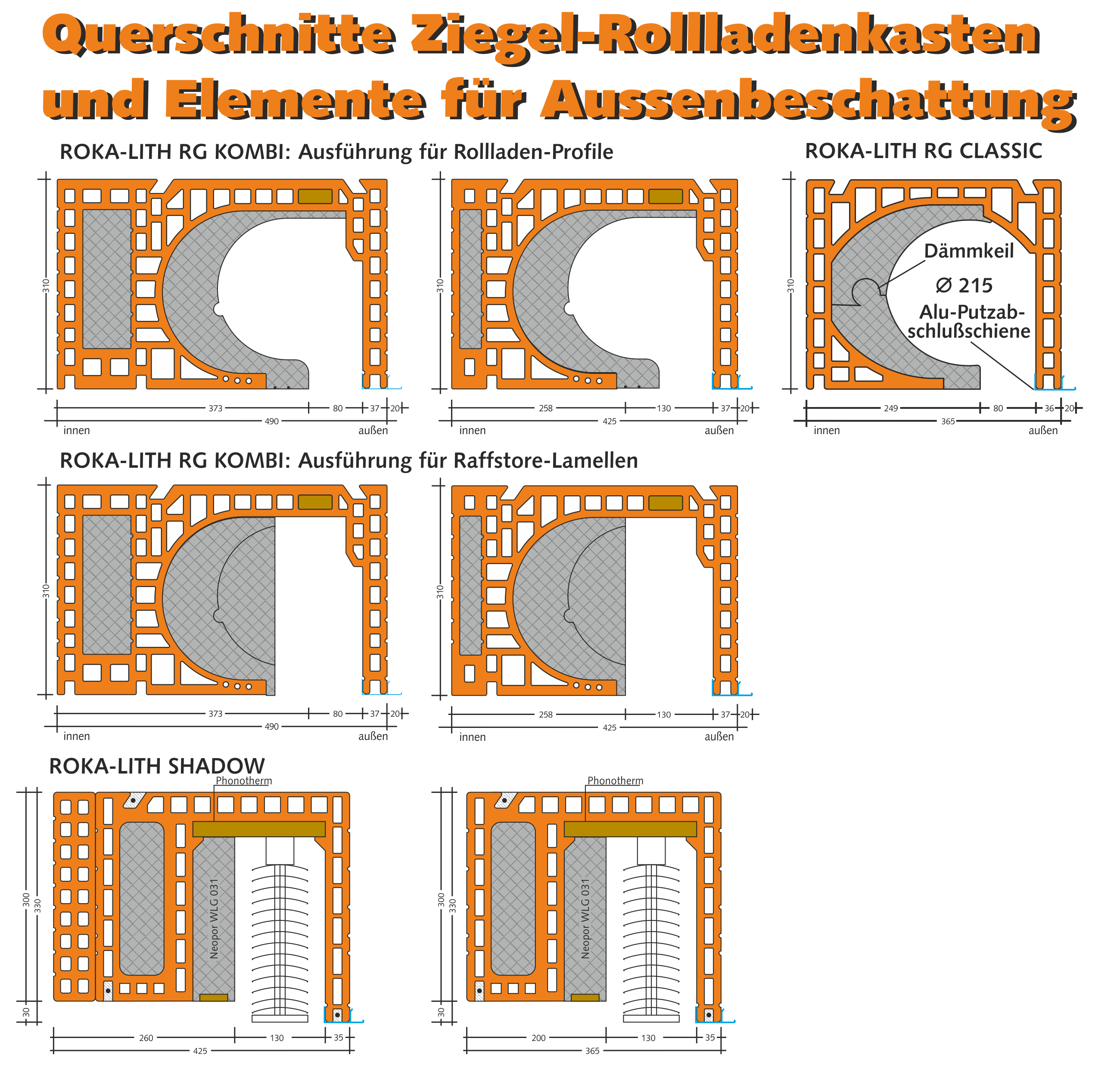

Das Lochbild
Ausschreibungstexte
CE-Kennzeichnung
| Technische Daten | ROKA-LITH Shadow | |||
| Bestell-Nummer |
786
|
787
|
788
|
|
| Bauart |
geschl.
|
geschl.
|
geschl.
|
|
| Wanddicke |
cm
|
36,5
|
42,5
|
49,0
|
| Länge (inkl. 2×125 mm Auflager)1) |
mm
|
bis 6000 mm Länge am Stück
|
||
| Breite |
mm
|
365
|
425
|
490
|
| Höhe innen |
mm
|
300
|
300
|
310
|
| Höhe außen2) |
mm
|
300
|
300
|
300
|
| Auflager | ||||
| Standard1) |
cm
|
2 x12,5
|
2 x 12,5
|
2 x 12,5
|
| Schenkelstärke | ||||
| Schenkelstärke außen |
mm
|
40
|
40
|
40
|
| Raum für Lamellenpakete | ||||
| Schachtbreite (für 80er Lamellen) | mm |
140
|
140
|
140
|
| Pakethöhe (für 80er Lamellen) | mm |
245
|
245
|
245
|
| Gewicht | ||||
| Rohgewicht |
kg/lfm.
|
60,0
|
67,0
|
72,0
|
| Brandschutz | ||||
| Feuerwiderstandsklasse3) | — |
B1
|
B1
|
B1
|
| Schallschutz | ||||
| Schallschutzklasse |
—
|
5
|
5
|
5
|
| EnEV-Nachweis | ||||
| Mehr als 90 % aller EnEV-Nachweise für Wohngebäude werden mit den vereinfachten Nachweisverfahren Wärmebrückenzuschlag ΔUWB = 0,05 W/(m²K) durchgeführt. | ||||
|
RG 300
|
RG 365
|
RG 425
|
RG 490
|
|
| ΔUΩB = 0,10 W/(m²K) |
–
|
–
|
–
|
– |
| ΔUΩB = 0,05 W/(m²K) |
 |
|
|
|
| konkret nach Einzelnachweis |
|
|
|
|
| Ausführliche Informationen unf Prüfberichte erhalten Sie auf Anfrage. | ||||
| Die baulichen Eigenschaften der Produkte hängen in hohem Maße auch von den Detaillösungen ab. Ausführliche Unterlagen können bei uns angefordert werden. 1) Größere Längen nach Rücksprache möglich. Fertigmaß in lfm. = lichtes Maß + 25 cm (beidseitig je 12,5 cm Auflage). Verkürztes Auflager auf Anfrage. 2) Um 30 cm verlängerte Außenblende gegen Aufpreis möglich, daraus ergibt sich eine Pakethöhe von 27,5 cm; zur Abdeckung der Baukörperanschlussfuge 3) Feuerwiderstandsklasse B1 = schwer entflammbar Sonderanfertigungen – wie Eck- und Erkerkonstruktionen – sind jederzeit möglich. Mit ihren strukturierten Ziegel-Oberflächen bilden Ziegel-Rollladenkästen und Ziegel-Raffstorekästen zusammen mit dem übrigen ThermoPlan-®/ThermoBlock®-Mauerwerk eine absolut homogene Einheit – beste Voraussetzungen für die Vermeidung von Putzrissen und Wärmebrücken. |
||||
- vor Witterungseinflüssen geschützt werden
- mindestens 12,5 cm Auflagefläche im Bereich des Gurtauslasses haben (verkürztes Auflager auf Anfrage)!
- vor dem Betonieren ab einer Länge von mehr als 150 cm abgestützt werden!
- im äußeren Drittel des Putzes eine zusätzliche Bewehrung aus Glasgewebe über den Kastenecken erhalten!
- Decken-Halbsteinauflager (1) mit Mörtelauflage für Deckenabmauerungsstein mit Dämmung
- Rollladenkastenauflager (2) vollflächig vermörtelt
- Die Gurtführung muss beim Versetzen des Rollladenkastens mittig über dem Gurtwicklerkasten (3) ausgerichtet werden
(ausloten)!
Auflager
Das Standardauflager beträgt 12,5 cm je Seite und muss vollflächig vermörtelt werden. Die Hohlräume zwischen den Rollladenkastenstirnseiten und dem Mauerwerk müssen vollständig mit Leichtmauermörtel geschlossen werden.
Putzbewehrung
Es wird empfohlen, in den Grundputz zusätzlich eine Bewehrung aus Glasfasergewebe (ca. 60 x 30 cm) diagonal über den Kastenecken einzuarbeiten.
Montageunterstützung
Es wird empfohlen, in den Grundputz zusätzlich eine Bewehrung aus Glasfasergewebe (ca. 60 x 30 cm) diagonal über den Kastenecken einzuarbeiten.
