ESM®-Deckenrandschalung
Produktinformation
Technische Daten

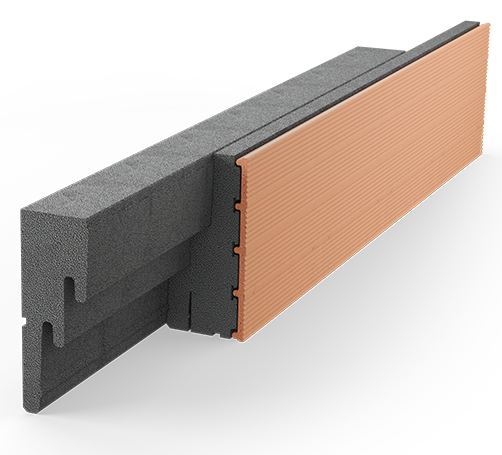

ESM®-Deckenrandschalung
Die Vorteile der ESM®-Deckenrandschalung auf einen Blick:
- Elementlänge 100 cm mit hoher Selbstaussteifung durch 20 cm Steckversatz
- homogener Putzuntergrund durch 10 mm dicke Ziegelschale
- der spezielle Konturenschnitt der Dämmung mit unterschiedlichen Elastizitäten von Außen- und Innenteil reduziert die flankierende Schallübertragung erheblich
- einfache Anpassung der Elementdicke auf 14 cm bei 42,5 cm Wanddicke (1 Aufdoppelung) bzw. auf 16 cm bei 49,0 cm Wanddicke (2 Aufdoppelungen)
- Wärmeleitfähigkeit Neopor® (Außenteil) und neoStep® (Innenteil) = 0,032 W/(mK)
- ψ-Wert DRS 0,06 W/(mK) – somit gleichwertig zu DIN 4108 Beiblatt 2 Bild 71
ESM®-Außen-/Innenecken
- perfekte 90°-Eckausbildung durch werkseitig vorgefertigte Innen- und Außenecken
- hohe Selbstaussteifung durch umlaufenden und fugenlosen Schalungs-Verbund ohne stumpfe oder verklebte Elementstöße und werkseitig 20 cm Steckversatz
- homogener Putzuntergrund durch 10 mm dicke Ziegelschale
- der spezielle Konturenschnitt der Dämmung mit unterschiedlichen Elastizitäten von Außen- und Innenteil reduziert die flankierende Schallübertragung erheblich
- einfache Anpassung der Elementdicke auf 14 cm bzw 16 cm (siehe oben)
Anwendungsbereich
- Deckenstärke 18,0 cm
- Deckenstärke 20,0 cm
- Deckenstärke 22,0 cm
- Deckenstärke 24,0 cm
- auf Anfrage lieferbare Höhen: 25,0/26,0/28,0/30,0/32,0/34,0 cm
Broschüre/Produktflyer
| Technische Daten |
ESM-Deckenrandschalung Stecksystem
|
||||
| Wandstärke | cm |
30,0
|
36,5
|
42,5 | 49,0 |
| Deckenstärke |
cm
|
20,0 – 24,0
|
20,0 – 24,0 | ||
| Länge |
mm
|
1000
|
1000 | 1000 | 1000 |
| Breite |
mm
|
100
|
120 | 140 | 160 |
| Höhe |
mm
|
200/220/240
|
200/220/240
|
200/220/240 | 200/220/240 |
| Ziegelschale / Dämmung |
|||||
| Dicke Ziegelschale1) | mm | 10 | 10 | 10 | 10 |
| Dicke Dämmung | mm | 90 | 110 | 130 | 150 |
| einsetzbar für Wanddicke | cm | 30,0 | 36,5 | 42,5 | 49,0 |
| Wärmeschutz |
|||||
| Wärmeleitfähigkeit | W/(mK) | 0,032 | 0,032 | 0,032 | 0,032 |
| Brandschutz |
|||||
| Feuerwiderstandsklasse2) | – | B1 | B1 | B1 | B1 |
| Materialbedarf |
|||||
| Dämmschalen je Laufmeter | St./lfm. | 1 | 1 | 1 | 1 |
| Die baulichen Eigenschaften der Produkte hängen in hohem Maße auch von den Detaillösungen ab. Ausführliche Unterlagen können bei uns angefordert werden. 1) alternativ mit Putzgrund rot oder weiß lieferbar 2) Feuerwiderstandsklasse B1 = schwer entflammbar nach DIN 4102 |
|||||
